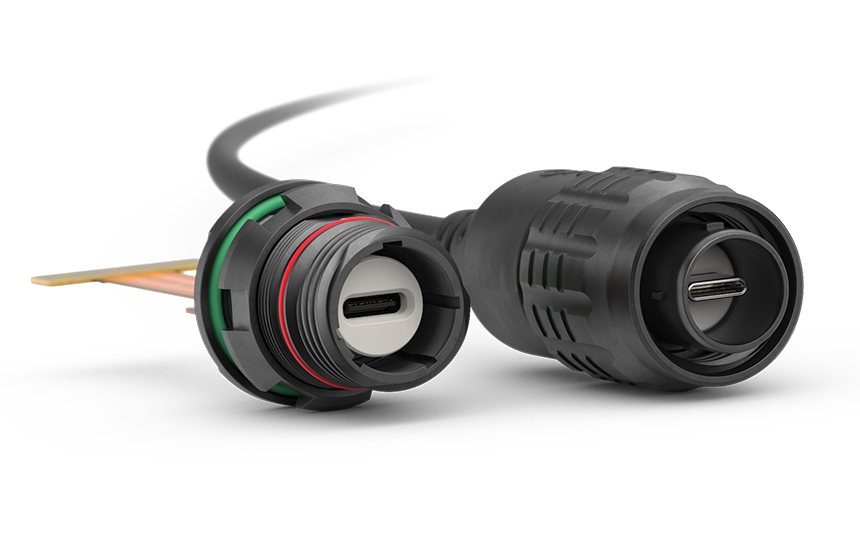

Fischer UltiMate™ Series

Wenn es hart auf hart kommt, brauchen Sie einen robusten, abgedichteten Steckverbinder

ROBUST | KOMPAKT | LEICHT

Die Fischer UltiMate™ Series bietet ultra-robuste, kompakte, leichte, abgedichtete Steckverbinder und Kabelkonfektionslösungen. Dieser runde Push-Pull-Steckverbinder eignet sich bestens für den Einsatz unter rauen Umweltbedingungen sowie industriellen und chemischen Einflüssen, und wurde für Langlebigkeit und Unauffälligkeit entwickelt. Er bietet eine extrem robuste mechanische Verriegelung, IP68/69-Abdichtung auch im ungesteckten Zustand und eine hervorragende 360°-EMV-Abschirmung. Diese robusten Eigenschaften qualifizieren ihn für extreme Anwendungen, bei denen es auf Datenzuverlässigkeit und den Schutz vor allen Arten von Umgebungseinflüssen ankommt.

Key features

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Key features

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Key features

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Ultra-robust

Blindstecken mit robuster mechanischer Kodierung
Hohe Schock- und Vibrationsfestigkeit
Hohe Korrosionsbeständigkeit (bis zu 1.000 Stunden bei Salznebel)
Einsatztemperatur von -55 °C bis +135 °C
Bis zu 10.000 Steckzyklen
360° EMC-Abschirmung bauartbedingt

Extreme Dichtigkeit

IP68 dicht 2m/24h, gesteckt und ungesteckt (tiefer auf Anfrage)
IP69 (Schutz gegen starkes Strahlwasser)
Hermetisch (gasdicht, vakuumdicht)
Mit vergossenem Kontaktblock
Geprüft nach IEC, EIA, MIL-STD-202 und MIL-STD-810

Angebotsanfrage

Kontakt

Benötigen Sie ein CAD-Modell?

Auf TraceParts® finden

Auf 3DCC finden

Downloads

Weitere Produktlinien

Übersicht UltiMate series

Verriegelungssystem

Gehäusematerial

Verfügbare Größen

Steckergröße Ø (mm)

Anzahl der Kontakte

AWG

Datenübertragungs-konformität

Testspannung DC (kV)

Strombelastbarkeit (A)

Kontakt

Dichtigkeitsgrad

Steckzyklen

Farbe

Vorverkabelte Umspritzungen

Fischer UltiMate™ 80

Quick-release

Aluminum

12.4

6 bis 7

9 bis 22

USB 2.0

bis zu 2.3

bis zu 10

Löten | Crimpen | PCB

IP68

bis zu 10,000

Black

Tan overmold | Black overmold

Fischer UltiMate™ Series

Push-pull | Quick-release

Messing | Aluminum

07 | 08 | 11 | 13 | 15 | 18

12 bis 29

2 bis 42

9 bis 32

USB 2.0 | Ethernet

bis zu 3.7

bis zu 26

Löten | Crimpen | PCB

IP68 bis IP69
| Hermetisch

bis zu 10,000

Anthracite

–

Fischer UltiMate™ 80

Gehäusematerial

Aluminum

Steckergröße Ø (mm)

12.4 bis

Anzahl der Kontakte

6 bis 7

Dichtigkeitsgrad:

IP68 bis IP

Steckzyklen:

10.000

Fischer UltiMate™ Series

Gehäusematerial

Messing, Aluminum

Steckergröße Ø (mm)

12 bis 29

Anzahl der Kontakte

2 bis 42

Dichtigkeitsgrad:

IP68 bis IP69

Steckzyklen:

10.000

Steckergröße vs. Kabeldurchmesser


Size	Min cable ø	Max cable ø	Number of contacts
07	1.9	4.9	2-10
08	2.5	5.2	2-9
11	3.9	7.8	8-19
13	6.9	9.8	5-27
15	6.9	11.3	2-27
18	6.9	14.8	42


Size	Min cable ø	Max cable ø	Number of contacts
07	1.9	4.9	2-10
08	2.5	5.2	2-9
11	3.9	7.8	8-19
13	6.9	9.8	5-27
15	6.9	11.3	2-27
18	6.9	14.8	42


Size	Min cable ø	Max cable ø	Number of contacts
07	1.9	4.9	2-10
08	2.5	5.2	2-9
11	3.9	7.8	8-19
13	6.9	9.8	5-27
15	6.9	11.3	2-27
18	6.9	14.8	42

Produktlinien

Fischer UltiMate™ 80

Der Fischer UltiMate™ 80-Steckverbinder ist kompatibel mit Nett Warrior-Komponenten und kann mit anderen NATO STANAG 4695-Steckverbindern kombiniert werden. Er wurde für ultra-robuste, leichte und nach IP68 abgedichtete Verbindungslösungen für raue Einsatzbedingungen entwickelt, insbesondere für Soldaten-Modernisierungsprogramme. Der Steckverbinder ist in zwei Layouts mit 6 oder 7 Signal- und Leistungskontakten mit bis zu AWG 22 erhältlich.

Kontakt

Kompatibel mit anderen Nett Warrior-, NATO STANAG 4695- und Generic Open Soldier System Reference Architecture (GOSSRA)-Anschlüssen
Extreme Stoß- und Vibrationsfestigkeit
Abdichtung gemäß IP68 (gesteckt und ungesteckt)
Hermetische Ausführungen erhältlich (gasdicht, vakuumdicht)
Korrosionsbeständigkeit (500 Stunden in Salzsprühnebel)
Einsatztemperatur von -55 °C bis +135 °C
360°-EMV-Abschirmung
Blindstecken
Bis zu 10.000 Steckzyklen
Mit farbiger Umspritzung erhältlich
Entspricht den Normen MIL-STD-810 und MIL-STD-202
Vorverkabelte Ausführung

Kompatibel mit anderen Nett Warrior-, NATO STANAG 4695- und Generic Open Soldier System Reference Architecture (GOSSRA)-Anschlüssen
Extreme Stoß- und Vibrationsfestigkeit
Abdichtung gemäß IP68 (gesteckt und ungesteckt)
Hermetische Ausführungen erhältlich (gasdicht, vakuumdicht)
Korrosionsbeständigkeit (500 Stunden in Salzsprühnebel)
Einsatztemperatur von -55 °C bis +135 °C

360°-EMV-Abschirmung
Blindstecken
Bis zu 10.000 Steckzyklen
Mit farbiger Umspritzung erhältlich
Entspricht den Normen MIL-STD-810 und MIL-STD-202
Vorverkabelte Ausführung


Characteristic	Performance	Standard
Sealing performance mated and unmated	IP68 2m/24h	IEC 60529; MIL-STD-810 Method 512.6
Operating temperature range	-55 °C to +135 °C	MIL-STD-810 Method 501.6 and 502.6
Corrosion resistance	Salt mist, 500 hours ¹⁾ ²⁾, 5% salt solution, 35 °C ;	MIL-STD-810 Method 509.6
Endurance	10.000 mating cycles (plug), 5.000 mating cycles (receptacle) ³⁾	IEC 60512-9-1
Vibration, random	7.7 Grms	MIL-STD-810 Method 514.7
Unmating force	Typical 55 ± 15 N	IEC 60512-13-1
Shock	100g half sine pulse amplitiude 6 ms duration, no discontinuity > 1 μs	MIL-STD-810 Method 516.7 Condition I

¹⁾ Corrosion resistance dependent on body style. 400 hours for UR81 (panel rear mounted receptacle).

²⁾ Cosmetic changes may appear over time without impacting mechanical or electrical functions.

³⁾ Preserved mechanical and electrical functionality. Normal wear could appear.


Characteristic	Performance	Standard
Contact resistance (typical value)	< 10 mΩ (typical value)	MIL-STD-202 Method 307
Shell resistance (typical value)	< 10 mΩ (cabled; new condition)	MIL-STD-202 Method 307
Insulation resistance	> 10¹⁰ Ω	MIL-STD-883k Method 1003 MIL-STD-202 Method 302
Shielding effectiveness	360° shielded. The Equipment Under Test, with two different Fischer Connectors systems that use both UltiMate 80 plug and receptacle, is compliant according to limits of MIL-Standard.	MIL-STD-461G (CE101, CE102, CS101, RE101, RE102, RS101, RS102)

Fischer UltiMate™ Series

Die ultra-robuste, kompakte und vielseitige Fischer UltiMate™ Series bietet ein breites Portfolio an Größen und Konfigurationen zur Signal- und Stromübertragung für Anwendungen, die sowohl Strom- als auch Hochgeschwindigkeits-Datenübertragung erfordern.

UltiMate Series | Product Finder

Extreme Stoß- und Vibrationsfestigkeit
IP68 dicht 2m/24h, (20m anwendungsabhängig) / IP69
Hermetische Ausführungen erhältlich (gasdicht, vakuumdicht)
Korrosionsbeständigkeit (1.000 Stunden in Salzsprühnebel)
Einsatztemperatur von -55 °C bis +135 °C
360°-EMV-Abschirmung
Blindstecken
10.000 Steckzyklen
Mit farbiger Umspritzung erhältlich
Entspricht den Normen MIL-STD-810 und MIL-STD-202
Wahlweise mit Crimp-, Löt- oder Leiterplatten-Kontakten

Extreme Stoß- und Vibrationsfestigkeit
IP68 dicht 2m/24h, (20m anwendungsabhängig) / IP69
Hermetische Ausführungen erhältlich (gasdicht, vakuumdicht)
Korrosionsbeständigkeit (1.000 Stunden in Salzsprühnebel)
Einsatztemperatur von -55 °C bis +135 °C
360°-EMV-Abschirmung

Blindstecken
10.000 Steckzyklen
Mit farbiger Umspritzung erhältlich
Entspricht den Normen MIL-STD-810 und MIL-STD-202
Wahlweise mit Crimp-, Löt- oder Leiterplatten-Kontakten


Characteristic	Performance	Standard
Sealing performance mated and unmated ⁴⁾	IP68/IP69 2 m submersion for 24 h ¹⁾	IEC 60529
Sealing performance mated and unmated ⁴⁾	“V” sealing level : Hermetic : Tested : <10^-8 mbar.l/sec.	IEC 60068-2-17 Test Qk, Method 3
Sealing performance soft caps	IP68, 2 m submersion for 24 hours; IP69;	IEC 60529
Operating temperature range	-55 °C to +135 °C ²⁾	IEC 60068-2-14-Nb
Corrosion resistance ³⁾	Salt mist, 1,000 hours, 5% salt solution, 35 °C ;	IEC 60068-2-11 Test Ka; MIL-STD-202 Method 101 ; EIA-364-26
Endurance	10,000 mating cycles ⁵⁾	IEC 60512-9-1; EIA-364-09
Vibration, random (Size 08, 11, 13, 15, 18)	37.80 Grms	MIL-STD-202 Method 214A Condition I ; EIA-364-28 Condition V
Vibration (Size 07)	10 to 2,000 Hz, 1.5 mm or 15 g, 12 sweep cycles per axis, 20 minutes per 10-2,000-10 Hz sweep cycle, no discontinuity > 1 us ;	MIL-STD-202 Method 204 Condition B
Shock	300g amplitude, half sine pulse of 3 ms, no discontinuity > 1 μs	MIL-STD-202 Method 213 ; EIA-364-27

¹⁾ 2m/24h or other depth/duration requirements available on request, please contact your local sales office.

²⁾ Temperature range from -40 °C to +125 °C for cable connectors overmolded with TPU material. Max. temperature of +85 °C for soft caps.

³⁾ Plug and receptacle in mated position or with cap when unmated. For Brass connectors only. Aluminum version not recommended for Marine use. Preserved mechanical and electrical functionality. Visual aspect might be altered.

⁴⁾ Sealing performance of pin layout 204H valid only in mated condition due to coax insert.

⁵⁾ 500 mating cycles for pin layout 204H due to coax insert.


Protocol	Number of contacts required
USB 2.0	4	yes
USB 3.0	9	application dependent ⁹⁾
Ethernet Cat 5e (1 Gbit/s)	8	yes
HDMI	19	yes

The data transmission performance of the Fischer UltiMate™ Series has been tested for most popular protocols used in today’s various applications.

⁹⁾ Test with your application to confirm acceptable functionality.


Characteristic	Contact size	Typical values	Standard
Contact resistance over 10,000 mating cycles	ø0.5 mm ø0.7 mm ø0.9 mm ø1.6 mm ø2.3 mm	5.0 mΩ 5.0 mΩ 4.0 mΩ 2.5 mΩ 2.5 mΩ	IEC 60512-2-1-2a IEC 60512-2-2-2b
Shell resistance		< 5.0 mΩ	IEC 60512-2-6-2f
Insulation resistance		> 10¹⁰ Ω	IEC 60512-3-1-3a Method C
Shielding effectiveness		> 54 dB	up to 1 GHz, IEC 60512-23-3

⁷⁾ Size 08 connector pair.

Werkzeuge & Zubehör

Entdecken Sie eine breite Palette an Zubehör und Werkzeugen, die die Funktionen der UltiMate-Konnektivitätslösungen erweitern und deren Installation und Wartung erleichtern.

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Werkzeuge & Zubehör

Entdecken Sie eine breite Palette an Zubehör und Werkzeugen, die die Funktionen der UltiMate-Konnektivitätslösungen erweitern und deren Installation und Wartung erleichtern.

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Werkzeuge & Zubehör

Entdecken Sie eine breite Palette an Zubehör und Werkzeugen, die die Funktionen der UltiMate-Konnektivitätslösungen erweitern und deren Installation und Wartung erleichtern.

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Relevante Fallstudien News & Blog

Aktuelles

Innovation

Fischer Connectors showcases new soldier connectivity as key design enabler to address the revolution in military affairs

Product news

Neue feldtaugliche Lösungen für unvergleichliche Funktionalität und Widerstandsfähigkeit in extremen Umgebungen

Product news

Compact and IP68-sealed, the new plug-and-play Fischer KEYSTONE™ 4 power and data hub empowers soldier mission

Aktuelles

Fischer UltiMate™ Series

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

ROBUST | KOMPAKT | LEICHT

Key features

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Key features

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Key features

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Ultra-robust

Extreme Dichtigkeit

Übersicht UltiMate series

Fischer UltiMate™ 80

Fischer UltiMate™ Series

Fischer UltiMate™ 80

Fischer UltiMate™ Series

Steckergröße vs. Kabeldurchmesser

Produktlinien

Fischer UltiMate™ 80

Anwendungen

Environmental & mechanical data

Electrical data

Fischer UltiMate™ Series

Anwendungen

Environmental & mechanical data

Data Transmission

Electrical data

Werkzeuge & Zubehör

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Werkzeuge & Zubehör

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Werkzeuge & Zubehör

Staubschutzkappen aus Weichkunststoff

Knickschutztüllen

Maulschlüssel und Steckschlüssel

Relevante Fallstudien News & Blog

Fischer Connectors showcases new soldier connectivity as key design enabler to address the revolution in military affairs

Neue feldtaugliche Lösungen für unvergleichliche Funktionalität und Widerstandsfähigkeit in extremen Umgebungen

Compact and IP68-sealed, the new plug-and-play Fischer KEYSTONE™ 4 power and data hub empowers soldier mission
