Alimentation électrique sécurisée et signaux propres : les défis de la connectivité de la prochaine génération de dispositifs et systèmes chirurgicaux

Les outils ou dispositifs médicaux et chirurgicaux sont plus sollicités que jamais. Ils doivent fournir des débits plus élevés, transmettre davantage de données et s’intégrer dans des blocs opératoires toujours plus connectés, tout en restant compacts, ergonomiques et entièrement stérilisables. Pour les fabricants d’équipements d’origine (FEO / OEM – Original Equipment Manufacturer), cela implique de combiner plus de puissance et de bande passante dans des conceptions soumises à des exigences réglementaires strictes, tout en maîtrisant les coûts et en réduisant les risques d’interruption en salle d’opération.

Les problèmes liés à l’équipement médical et chirurgical restent une source majeure de risque et de retard dans la salle d’opération, avec des impacts directs sur la sécurité du patient, la charge de travail des équipes et l’économie du bloc. Dans ce contexte, chaque élément de l’architecture des dispositifs devient un facteur critique de disponibilité clinique et de confiance pour les utilisateurs.

L’importance de la connectivité dans le bloc opératoire

La connectivité est encore trop souvent abordée tardivement dans le process de décision de conception, et peut même être considérée comme un simple choix de composants. Pourtant, elle joue un rôle central dans la sécurité, la fiabilité et la performance des dispositifs et systèmes chirurgicaux, notamment lorsque l’alimentation, les signaux de commande et les données à haute vitesse transitent par les mêmes interfaces.

La manière dont l’alimentation, les signaux et les données sont acheminés entre l’instrument dans la main de l’opérateur, la console et la pédale influence la sécurité électrique, l’intégrité du signal, l’ergonomie et les performances de stérilisation sur des milliers de cycles. Une conception robuste des connecteurs permet aux OEM de se conformer à la norme IEC 60601-1, de protéger patients et opérateurs, et de réduire le risque de perturbations imprévisibles causés par des signaux flottants, des problèmes de décharge électrostatique (ESD) ou d’interférences électromagnétiques (EMI).

Sécurité

Dans le contexte critique du bloc opératoire, la sécurité dépasse la simple conformité réglementaire : elle se traduit par des gestes sûrs, des effets indésirables minimisés et des dispositifs sur lesquels les équipes peuvent compter.

La sécurité électrique commence par la conformité IEC 60601-1, incluant les moyens appropriés de protection du patient (MOPP – Means of Patient Protection / moyens de protection du patient) et de protection de l’opérateur (MOOP – Means of Operator Protection / moyens de protection de l’opérateur), les distances d’isolement et de fuite, ainsi que la protection contre les décharges électrostatiques. Les configurations des connecteurs et les barrières isolantes doivent maintenir un transfert sûr des courants et une robustesse mécanique tout au long de la durée de vie des dispositifs.

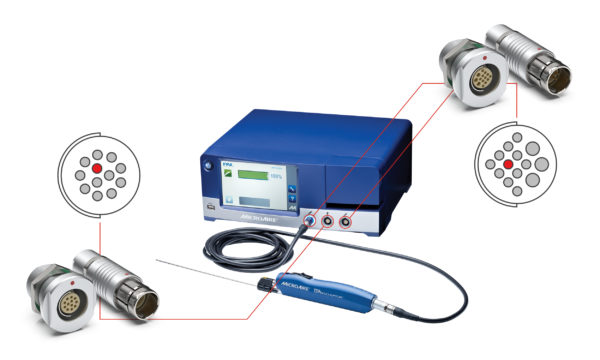

La technologie du connecteur First Mate Last Break (FMLB) garantit que le contact de mise à terre est connecté en premier et déconnecté en dernier, limitant les signaux flottants et réduisant les risques de diaphonie, de couplage capacitif et d’interférences EMI. Les configurations FMLB peuvent être mises en œuvre avec des systèmes de verrouillage médical courants. Les connecteurs FMLB Fischer Core sont étanches IP68, résistants à la corrosion et durables jusqu’à 10 000 cycles d’accouplement, même sous stérilisation répétée.

Stérilisation

Les cycles de stérilisation répétés, les agents chimiques agressifs et les protocoles d’hygiène renforcés sollicitent fortement les connecteurs et câbles. Dans un environnement où chaque instrument ou appareil passe plusieurs centaines de fois par la centrale de stérilisation, la connectivité doit rester fiable sans compromettre la sécurité électrique ni l’ergonomie.

Les câblages moulés en silicone et les boîtiers de connecteurs en plastique ou métal haute performance de Fischer Connectors résistent à l’humidité, aux hautes températures, à la haute pression et aux agents nettoyants agressifs tout en restant flexibles et faciles à manipuler.

Les conceptions Fischer Connectors supportent au moins 500 cycles d’autoclave et des méthodes de stérilisation courantes telles que EtO (oxyde d’éthylène), rayonnement gamma ou systèmes à base de peroxyde d’hydrogène. Les indices élevés de protection IP / Ingress Protection (jusqu’à IP68 et au-delà) et la résistance à la corrosion (ex. 1 000 heures en brouillard salin pour une série sélectionnée) garantissent une fiabilité à long terme.

Pour les EOM, cela se traduit par moins de pannes, des cycles de maintenance plus prévisibles et une meilleure durabilité et hygiène des dispositifs.

Signal

Les dispositifs chirurgicaux électriques ne sont plus de simples dispositifs mécaniques : ce sont des nœuds de données critiques dans l’écosystème opératoire connecté.

Les interfaces à haute vitesse (USB 3.2 jusqu’à 10 Gbit/s, Ethernet multi-gigabit, liaisons vidéo UHD jusqu’à 18 Gbit/s) doivent être routées via des connecteurs circulaires compacts qui transportent également des signaux d’alimentation et de contrôle. Cela nécessite une optimisation minutieuse du blindage, un contrôle d’impédance et la maîtrise de la diaphonie sur toute la chaîne connecteur-câble-connecteur.

Les solutions de connectivité médicale haute vitesse de Fischer Connectors minimisent la diaphonie en extrémité proche (NEXT) et en extrémité distante (FEXT), tout en préservant l’intégrité du signal sur les longueurs de câbles typiques dans les blocs opératoires et la manipulation répétée. Dans les outils orthopédiques et la chirurgie assistée par robot, des données propres et à faible latence sont essentielles pour un contrôle précis du couple, des boucles de rétroaction et l’imagerie. Tout artefact peut entraîner de la frustration pour l’utilisateur ou, pire, un risque clinique. L’intégration précoce de plateformes d’interconnexion à grande vitesse éprouvées dans le processus de conception réduit l’effort de vérification et accélère les soumissions réglementaires liées à la compatibilité électromagnétique et aux performances.

Scalabilité (évolutivité)

Au‑delà du lancement d’un nouveau dispositif ou appareil, la question pour de nombreux OEM est : comment faire évoluer une plateforme complète de produits tout en limitant redesigns et requalifications?

La connectivité doit soutenir l’évolution des besoins chirurgicaux. Les familles d’appareils s’élargissent pour couvrir de nouvelles procédures, niveaux de puissance ou fonctionnalités numériques, et les OEM ont besoin d’une stratégie de connecteurs qui évolue sans requalification constante.

Les plateformes modulaires comme la série Fischer Core offrent une large gamme de tailles, de configurations de contacts et de matériaux, incluant des options hybrides combinant alimentation, données et canaux fluidiques (liquides et gaz) dans une seule interface haute densité.

Cette évolutivité permet aux OEM de se standardiser autour d’un petit nombre de familles de connecteurs sur plusieurs dispositifs – des perceuses et scies aux dispositifs spécialisés comme les systèmes de lipoplastie ou les accessoires robotiques. Les connecteurs réutilisables et stérilisables peuvent être associés à des fiches à usage unique économiques lorsque nécessaire, soutenant différents modèles d’affaires et stratégies de contrôle des infections. Pour les équipes dirigeantes, une feuille de route de connectivité évolutive réduit le coût total d’acquisition et d’exploitation, simplifie la gestion de la chaîne d’approvisionnement et raccourcit le délai de mise sur le marché.

Concevoir pour la prochaine génération de dispositifs et systèmes chirurgicaux

Grâce au cadre de conception 4S, les OEM peuvent évaluer leurs architectures systématiquement : s’assurer que la mise à la terre est toujours connectée en premier et interrompue en dernier, sélectionner des matériaux et des indices d’étanchéité IP capables de résister à plus de 500 cycles de stérilisation, et intégrer des données multi-protocoles à haute vitesse dans des boîtiers compacts adaptés aux chirurgiens.

Le résultat : des dispositifs chirurgicaux électriques plus puissants, mieux connectés, plus sûrs, plus robustes, et plus faciles à utiliser.

En s’appuyant sur ce cadre, Fischer Connectors accompagne les équipes R&D et achats des OEM dès les premières phases de spécification, transformant la connectivité, souvent perçue comme secondaire, en véritable levier de performance clinique et de compétitivité industrielle.

Si vous êtes responsables de la feuille de route des dispositifs chirurgicaux dans votre organisation et souhaitez comparer votre plateforme actuelle au cadre 4S de Fischer Connectors, contactez-nous.

Pour découvrir nos assemblages avancés de câbles de surmoulage en silicone, conçus pour des applications chirurgicales et médicales exigeantes, consultez la section connecteurs médicaux sur notre site web.

Télécharger les spécifications techniques de la gamme Fischer Core Series.
