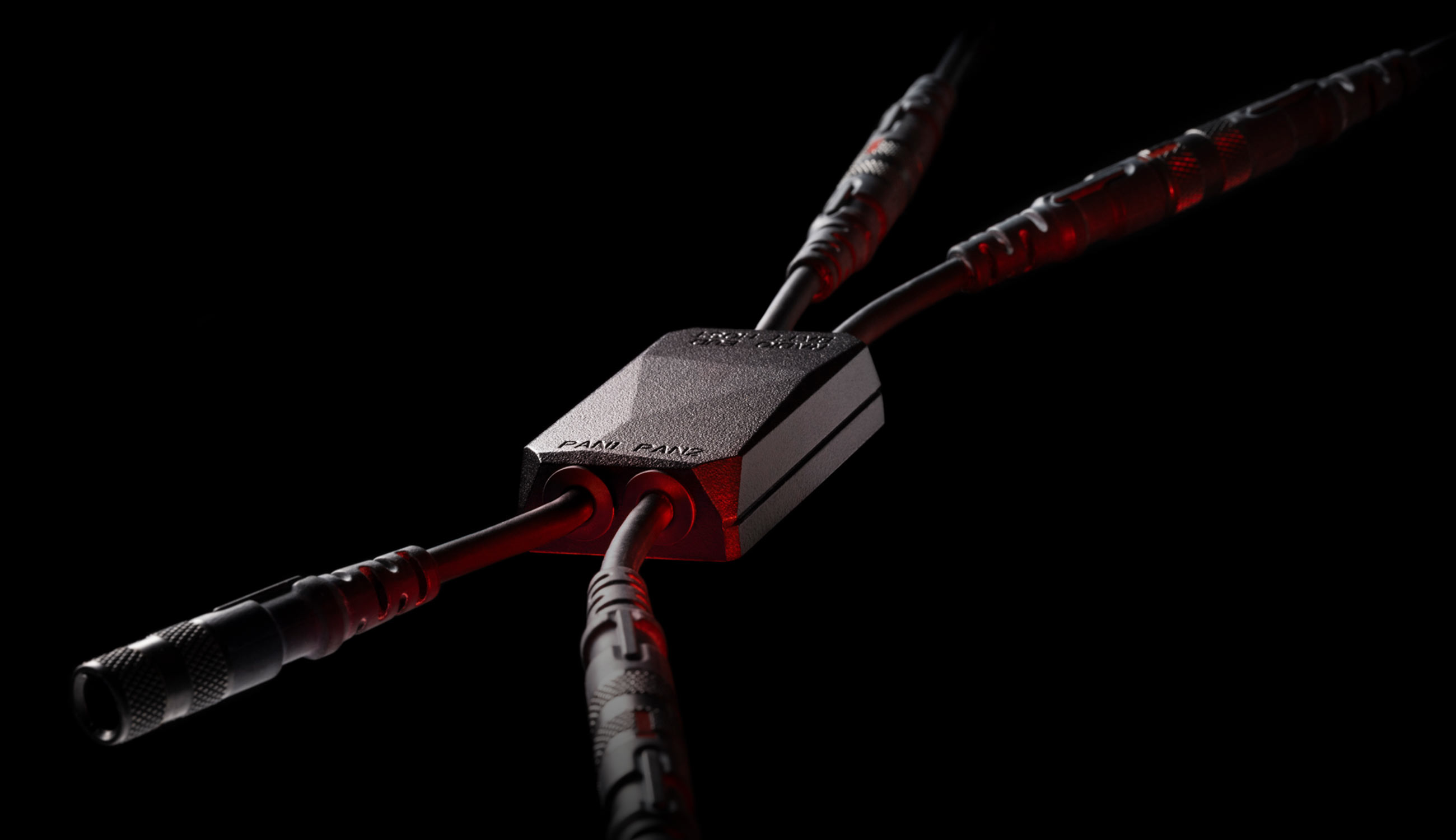

Fischer KEYSTONE™ 4 ports
Hub données & puissance
Une distribution de puissance fiable, une connectivité sans faille et
une grande adaptabilité à tous les défis opérationnels.
Le hub USB tactique Fischer KEYSTONE™ 4 offre des performances optimales sans logiciel externe, en gérant efficacement l’alimentation et le transfert de données.
Fischer KEYSTONE™ 4 réduit les émissions et les risques de détection, en répondant à des normes MIL-SPEC rigoureuses.
Doté de signatures thermiques et EMI/EMC minimales, associées à des circuits optimisés et à un boîtier entièrement blindé, il garantit une discrétion opérationnelle dans les environnements les plus difficiles.
Le hub USB tactique Fischer KEYSTONE™ 4 offre des performances optimales sans logiciel externe, en gérant efficacement l’alimentation et le transfert de données.
Fischer KEYSTONE™ 4 réduit les émissions et les risques de détection, en répondant à des normes MIL-SPEC rigoureuses.
Doté de signatures thermiques et EMI/EMC minimales, associées à des circuits optimisés et à un boîtier entièrement blindé, il garantit une discrétion opérationnelle dans les environnements les plus difficiles.
Le hub USB tactique Fischer KEYSTONE™ 4 offre des performances optimales sans logiciel externe, en gérant efficacement l’alimentation et le transfert de données.
Fischer KEYSTONE™ 4 réduit les émissions et les risques de détection, en répondant à des normes MIL-SPEC rigoureuses.
Doté de signatures thermiques et EMI/EMC minimales, associées à des circuits optimisés et à un boîtier entièrement blindé, il garantit une discrétion opérationnelle dans les environnements les plus difficiles.
CARACTÉRISTIQUES
- Hub de puissance et de données à 4 ports
- Étanchéité IP68 2m/24h
- Très compact et léger (125 g / 4.2 oz)
- Compatible avec les composants et les normes tels que Nett Warrior, NATO STANAG 4695, 4851 et GOSSRA
- Conception MIL-SPEC
Configurez votre solution KEYSTONE – adaptée à votre mission et à vos besoins opérationnels
Sélectionnez votre équipement numérique porté par le soldat parmi une large gamme d’appareils couramment utilisés. Le configurateur vous suggérera automatiquement les bons ensembles de câbles ou vous permettra de les personnaliser afin d’assurer une intégration parfaite à votre setup.
- Large gamme de batteries prises en charge
- Distribution non régulée de la tension batterie (VBATT) entre 10 et 20 V DC
- Courant d’entrée jusqu’à 5 A
- Mécanismes de sécurité électrique sur tous les ports
- Large gamme de batteries prises en charge
- Distribution non régulée de la tension batterie (VBATT) entre 10 et 20 V DC
- Courant d’entrée jusqu’à 5 A
- Mécanismes de sécurité électrique sur tous les ports
- Large gamme de batteries prises en charge
- Distribution non régulée de la tension batterie (VBATT) entre 10 et 20 V DC
- Courant d’entrée jusqu’à 5 A
- Mécanismes de sécurité électrique sur tous les ports
- Dispositifs USB alimentés par un bus 5 V régulé
- Distribution de puissance USB-C sur le port EUD
- Entrée d’alimentation 5 V DC sur le port RADIO/BATT
- Protection robuste des circuits du bus 5 V
- Dispositifs USB alimentés par un bus 5 V régulé
- Distribution de puissance USB-C sur le port EUD
- Entrée d’alimentation 5 V DC sur le port RADIO/BATT
- Protection robuste des circuits du bus 5 V
- Dispositifs USB alimentés par un bus 5 V régulé
- Distribution de puissance USB-C sur le port EUD
- Entrée d’alimentation 5 V DC sur le port RADIO/BATT
- Protection robuste des circuits du bus 5 V
- Port USB amont : EUD / HOST (maître)
- Ports USB avals : PANS, BATT et RADIO/BATT (esclaves)
- Port USB amont : EUD / HOST (maître)
- Ports USB avals : PANS, BATT et RADIO/BATT (esclaves)
- Port USB amont : EUD / HOST (maître)
- Ports USB avals : PANS, BATT et RADIO/BATT (esclaves)
| EUD / HOST | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Power delivery, charge up to 1.5 A | |
| PAN 1/2 | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Regulated 5 V DC, up to 2 A per port | |
| RADIO/BATT | VBATT input power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB input power | 5 V DC IN power supply | |
| Communication protocol | USB 2.0 | |
| Fault mode protection | Overcurrent, overvoltage and back-power | |
| EUD / HOST | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Power delivery, charge up to 1.5 A | |
| PAN 1/2 | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Regulated 5 V DC, up to 2 A per port | |
| RADIO/BATT | VBATT input power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB input power | 5 V DC IN power supply | |
| Communication protocol | USB 2.0 | |
| Fault mode protection | Overcurrent, overvoltage and back-power | |
| EUD / HOST | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Power delivery, charge up to 1.5 A | |
| PAN 1/2 | VBATT output power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB output power | Regulated 5 V DC, up to 2 A per port | |
| RADIO/BATT | VBATT input power | Unregulated VBATT 10-20 V DC, up to 5 A |
| USB input power | 5 V DC IN power supply | |
| Communication protocol | USB 2.0 | |
| Fault mode protection | Overcurrent, overvoltage and back-power | |
in millimeters / in inches
in millimeters / in inches
in millimeters / in inches
| Temperature |
Storage: -40 °C to +60 °C Operating: -32 °C to +55 °C |
MIL-STD-810G, Procedure I of Method 501 MIL-STD-810G, Procedure II of Method 501 |
| Altitude |
Storage: up to +12,192 m Operating: up to +9,754 m Rapid decompression: from 2,438 to 12,192 m |
MIL-STD-810G, Procedure I of Method 500 MIL-STD-810G, Procedure II of Method 500 MIL-STD-810G, Procedure III of Method 500 |
| Sealing | IP68 -2 m / 24 h | MIL-STD-810G, Procedure I of Method 512 |
| Shock | 40 G, 11 ms | MIL-STD-810G, Procedure I of Method 516 |
| Vibration | 7.7 Grms, 1 h per axis | MIL-STD-810G, Procedure I of Method 514.7 |
| Weather conditions |
Solar radiation Salt atmosphere Sand and dust Rain and water Fungus |
MIL-STD-810G, Method 505, Procedure I MIL-STD-810G, Method 509, Procedure I MIL-STD-810G, Method 510, Procedure I/II MIL-STD-810G, Method 506, Procedure I MIL-STD-810G, Method 508 |
| EMI / EMC |
CE101, CE102, CS101, CS114, CS115, CS116, RE101, RE102, RS101, RS103 |
MIL-STD-461G |
| Electrostatic Discharge ESD | CS118 Level IV | MIL-STD-461G |
| Compliance | CE, FCC, UKCA, RoHS and REACH standards | |
| Temperature |
Storage: -40 °C to +60 °C Operating: -32 °C to +55 °C |
MIL-STD-810G, Procedure I of Method 501 MIL-STD-810G, Procedure II of Method 501 |
| Altitude |
Storage: up to +12,192 m Operating: up to +9,754 m Rapid decompression: from 2,438 to 12,192 m |
MIL-STD-810G, Procedure I of Method 500 MIL-STD-810G, Procedure II of Method 500 MIL-STD-810G, Procedure III of Method 500 |
| Sealing | IP68 -2 m / 24 h | MIL-STD-810G, Procedure I of Method 512 |
| Shock | 40 G, 11 ms | MIL-STD-810G, Procedure I of Method 516 |
| Vibration | 7.7 Grms, 1 h per axis | MIL-STD-810G, Procedure I of Method 514.7 |
| Weather conditions |
Solar radiation Salt atmosphere Sand and dust Rain and water Fungus |
MIL-STD-810G, Method 505, Procedure I MIL-STD-810G, Method 509, Procedure I MIL-STD-810G, Method 510, Procedure I/II MIL-STD-810G, Method 506, Procedure I MIL-STD-810G, Method 508 |
| EMI / EMC |
CE101, CE102, CS101, CS114, CS115, CS116, RE101, RE102, RS101, RS103 |
MIL-STD-461G |
| Electrostatic Discharge ESD | CS118 Level IV | MIL-STD-461G |
| Compliance | CE, FCC, UKCA, RoHS and REACH standards | |
| Temperature |
Storage: -40 °C to +60 °C Operating: -32 °C to +55 °C |
MIL-STD-810G, Procedure I of Method 501 MIL-STD-810G, Procedure II of Method 501 |
| Altitude |
Storage: up to +12,192 m Operating: up to +9,754 m Rapid decompression: from 2,438 to 12,192 m |
MIL-STD-810G, Procedure I of Method 500 MIL-STD-810G, Procedure II of Method 500 MIL-STD-810G, Procedure III of Method 500 |
| Sealing | IP68 -2 m / 24 h | MIL-STD-810G, Procedure I of Method 512 |
| Shock | 40 G, 11 ms | MIL-STD-810G, Procedure I of Method 516 |
| Vibration | 7.7 Grms, 1 h per axis | MIL-STD-810G, Procedure I of Method 514.7 |
| Weather conditions |
Solar radiation Salt atmosphere Sand and dust Rain and water Fungus |
MIL-STD-810G, Method 505, Procedure I MIL-STD-810G, Method 509, Procedure I MIL-STD-810G, Method 510, Procedure I/II MIL-STD-810G, Method 506, Procedure I MIL-STD-810G, Method 508 |
| EMI / EMC |
CE101, CE102, CS101, CS114, CS115, CS116, RE101, RE102, RS101, RS103 |
MIL-STD-461G |
| Electrostatic Discharge ESD | CS118 Level IV | MIL-STD-461G |
| Compliance | CE, FCC, UKCA, RoHS and REACH standards | |
| Housing material | Aluminium |
| Standard colors | TAN 499 or BLACK |
| Weight | 125 g (4.2 oz) |
| MOLLE mounting | Removable (clip) |
| Pull force – pigtail cables | >100 lbs. (>450 N) |
| Housing material | Aluminium |
| Standard colors | TAN 499 or BLACK |
| Weight | 125 g (4.2 oz) |
| MOLLE mounting | Removable (clip) |
| Pull force – pigtail cables | >100 lbs. (>450 N) |
| Housing material | Aluminium |
| Standard colors | TAN 499 or BLACK |
| Weight | 125 g (4.2 oz) |
| MOLLE mounting | Removable (clip) |
| Pull force – pigtail cables | >100 lbs. (>450 N) |

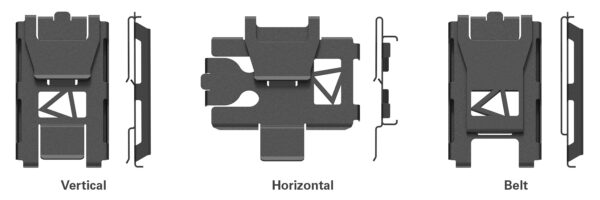

Les clips MOLLE Fischer KEYSTONE™ sont disponibles en trois types pour permettre une optimisation maximale de la configuration tactique du combattant (Fischer KEYSTONE™ 4 uniquement). Les trois types peuvent être commandés séparément.
| Orientation | Part number |
| Vertical | 226075 |
| Horizontal | 226411 |
| Belt (vertical) | 226412 |
Les clips MOLLE Fischer KEYSTONE™ sont disponibles en trois types pour permettre une optimisation maximale de la configuration tactique du combattant (Fischer KEYSTONE™ 4 uniquement). Les trois types peuvent être commandés séparément.
| Orientation | Part number |
| Vertical | 226075 |
| Horizontal | 226411 |
| Belt (vertical) | 226412 |
Les clips MOLLE Fischer KEYSTONE™ sont disponibles en trois types pour permettre une optimisation maximale de la configuration tactique du combattant (Fischer KEYSTONE™ 4 uniquement). Les trois types peuvent être commandés séparément.
| Orientation | Part number |
| Vertical | 226075 |
| Horizontal | 226411 |
| Belt (vertical) | 226412 |
Assemblages de câbles et connecteurs
Une gamme complète d’assemblages de câbles haute performance est disponible pour interconnecter les appareils portés par les soldats et l’équipement numérique, prenant en charge à la fois les systèmes standard Nett Warrior et les exigences militaires spécifiques.
Assemblages de câbles et connecteurs
Une gamme complète d’assemblages de câbles haute performance est disponible pour interconnecter les appareils portés par les soldats et l’équipement numérique, prenant en charge à la fois les systèmes standard Nett Warrior et les exigences militaires spécifiques.
Assemblages de câbles et connecteurs
Une gamme complète d’assemblages de câbles haute performance est disponible pour interconnecter les appareils portés par les soldats et l’équipement numérique, prenant en charge à la fois les systèmes standard Nett Warrior et les exigences militaires spécifiques.
